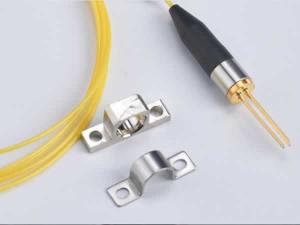

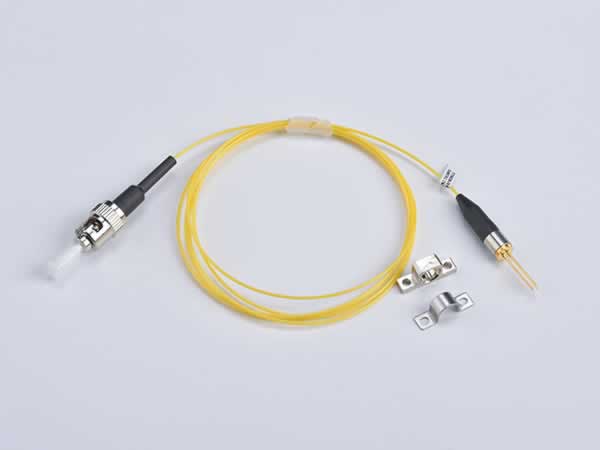

DFB 피그테일드 레이저다이오드 소자
DFB 피그테일드 레이저 다이오드는 FP(패브리 페로)레이저를 기반으로 광섬유 격자를 사용한 소자로서 단일 종모드 출력을 얻을수 있습니다. 본 시리즈 소자는 출력파워가 크고 빔 확산각이 작으며 스펙트럼 폭이 좁으며 변조속도가 빠른 장점을 갖고 있으므로 원거리 통신에 적합합니다.주로CATV 시스템, GSM/CDMA전송시스템, 및 기타 아날로그 시스템에 적용됩니다.
DFB 피그테일드 레이저 다이오드는 1310nm 또는 1550nm MQW-DFB칩 및 4핀을 구비한 소자입니다. 단일 모드 광섬유 출력을 얻을수 있고 낮은 동작전류, 1MW ~ 10MW사이의 높은 출력파워, 고선형 출력, 저소음을 구현합니다. 또한SC / APC 또는 FC / APC 커넥터를 사용할수 있습니다.
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. PDF-.)
광학적 및 전기적 특성| 파라미터(매개변수) | 기호 | 최소치 | 전형치 | 최고치 | 단위 | 시험조건 |
| 정격 역률 | Po | 1 | - | 4 | mW | Ith+20mA |
| 기울기 효율 | SE | 0.2 | mW/mA | |||
| 임계치 전류 | Ith | 10 | 15 | mA | - | |
| 순방향 전압 강하 | Vop | - | 1.0 | 1.2 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 스펙트럼 폭(-3dB) | Δλ | - | 0.5 | 1 | nm | Ith+20mA |
| 사이드 모드 압축비 | SMSR | 35 | - | dB | - | |
| 대역폭 | Bw | 2.5 | GHz | |||
| 모니터 전류 | Im | 100 | 900 | uA | CW, Ith+20mA | |
| 모니터 암전류 | Id | - | - | 100 | nA | 5V |
| 광학적 분리(단일) | ISO | 35 | 40 | - | dB | |
| 광학적 분리(이단) | ISO | 45 | 50 | - | dB | |
| 귀환 감쇠량 | RL | -45 | dB | |||
| 아날로그 특성 지수 | ||||||
| 상대 강도 잡음 | RIN | - | -155 | -150 | dB/Hz | - |
| RF 대역통과 평탄도 | BF | ±1.5 | dB | |||
| 3차 왜곡 | IMD3 | - | -55 | - | dBc | |
| 반송파 잡음비 | CNR | 51 | - | - | dB | Note 1 |
| 복합 세컨드 오더(2차) | CSO | - | - | -57 | dBc | |
| 복합 트리플 비트(3박자) | CTB | - | - | -65 | dBc | |
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. PDF-.)
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. PDF -.)
광학적 및 전기적 특성| 파라미터(매개변수) | 기호 | 최소치 | 전형치 | 최고치 | 단위 | 시험조건 |
| 정격 역률 | Po | 6 | 8 | 10 | mW | Ith+40mA |
| 기울기 효율 | SE | 0.15 | 0.2 | mW/mA | ||
| 임계치 전류 | Ith | 10 | 15 | mA | - | |
| 동작 전류 | Iop | 50 | 70 | mA | ||
| 순방향 전압 하강 | Vop | - | 1.0 | 1.2 | V | CW, Ith+40mA |
| 센트 파장 | λc | 1540 | 1550 | 1560 | nm | - |
| 스펙트럼 폭(-3dB) | Δλ | - | 0.5 | 1 | nm | Ith+40mA |
| 사이드 모드 압축비 | SMSR | 35 | - | dB | - | |
| 대역폭 | Bw | 2.5 | GHz | |||
| 모니터 전류 | Im | 100 | 1200 | uA | CW, Ith+40mA | |
| 모니터 암전류 | Id | - | - | 100 | nA | 5V |
| 광학적 분리(단일) | ISO | 35 | 40 | - | dB | |
| 광학적 분리(이단) | ISO | 45 | 50 | - | dB | |
| 귀환 감쇠량 | RL | -45 | dB | |||
| 아날로그 특성 지수 | ||||||
| 상대 강도 잡음 | RIN | - | -155 | -150 | dB/Hz | - |
| RF 대역통과 평탄도 | BF | ±1.5 | dB | |||
| 3차 왜곡 | IMD3 | - | -55 | - | dBc | |
| 반송파 잡음비 | CNR | 51 | - | - | dB | Note 1 |
| 복합 세컨드 오더(2차) | CSO | - | - | -57 | dBc | |
| 복합 트리플 비트(3박자) | CTB | - | - | -65 | dBc | |
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. PDF-.)
광학적 및 전기적 특성| 파라미터(매개변수) | 기호 | 최소치 | 전형치 | 최고치 | 단위 | 시험조건 |
| 정격 역률 | Po | 6 | 8 | 10 | mW | Ith+40mA |
| 기울기 효율 | SE | 0.15 | 0.2 | mW/mA | ||
| 임계치 전류 | Ith | 10 | 15 | mA | - | |
| 동작 전류 | Iop | 50 | 70 | mA | ||
| 순방향 전압 하강 | Vop | - | 1.0 | 1.2 | V | CW, Ith+40mA |
| 센트 파장 | λc | 1540 | 1550 | 1560 | nm | - |
| 스펙트럼 폭(-3dB) | Δλ | - | 0.5 | 1 | nm | Ith+40mA |
| 사이드 모드 압축비 | SMSR | 35 | - | dB | - | |
| 대역폭 | Bw | 2.5 | GHz | |||
| 모니터 전류 | Im | 100 | 1200 | uA | CW, Ith+40mA | |
| 모니터 암전류 | Id | - | - | 100 | nA | 5V |
| 광학적 분리(단일) | ISO | 35 | 40 | - | dB | |
| 광학적 분리(이단) | ISO | 45 | 50 | - | dB | |
| 귀환 감쇠량 | RL | -45 | dB | |||
| 아날로그 특성 지수 | ||||||
| 상대 강도 잡음 | RIN | - | -155 | -150 | dB/Hz | - |
| RF 대역통과 평탄도 | BF | ±1.5 | dB | |||
| 3차 왜곡 | IMD3 | - | -55 | - | dBc | |
| 반송파 잡음비 | CNR | 51 | - | - | dB | Note 1 |
| 복합 세컨드 오더(2차) | CSO | - | - | -57 | dBc | |
| 복합 트리플 비트(3박자) | CTB | - | - | -65 | dBc | |
당사는 중국의DFB 피그테일드 레이저 다이오드 소자 전문 제조업체입니다. 주요로405nm-980nm 적색 가시광선 레이저 다이오드 모듈, PIN TIA리시버, 버터플라이타입 파이버 커플드 레이저 다이오드등을 공급하고 있습니다.
관련제품명
DFB 레이저다이오드 모듈 | 피그테일형 DFB 레이저 다이오드 |주입형 레이저 다이오드
