FP 광섬유 결합형 레이저 다이오드 드라이버1-4mw

1-4mw FP 광섬유 결합형 레이저 다이오드 드라이버1-4mw (fiber coupled laser diode driver)는 패브리 페로 공진기를 사용하였으며 다중 종모드 빛을 방출하는 반도체 발광소자입니다. 본 시리즈 소자는 출력파워가 크고 빔 확산각이 작으며 스펙트럼 폭이 좁으며 변조속도가 빠른 장점을 갖고 있으므로 원거리 통신에 적합합니다.

레이저 다이오드 드라이버는 임계치 전류 및 동작전류가 낮으며 단일모드 광섬유출력을 제공하고 있습니다. 아이솔레이터 및 모니터 포토다이오드가 내장되어 안정적인 광출력을 얻을수 있습니다. 주요하게CATV 워크스테이션, CATV리턴패스 전송시스템, 근거리 송신시스템, GSM/CDMA전송시스템, 및 기타 아날로그 시스템에 적용됩니다.

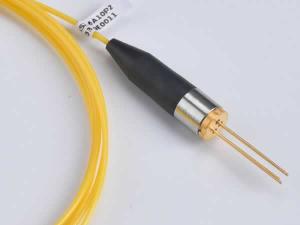

1310nm 1MW-4MW FP 레이저다이오드 리셉터클

(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.  PDF-.)

광학적 및 전기적 특성
파라미터(매개변수) 기호 시험조건 최소치 전형치 최고치 단위
정격 역률 Po 0.2 - 4 mW Ith+20mA
임계치 전류 Ith 5 - 12 mA CW
순방향 전압강하 Vop - 1.0 1.5 V CW, Ith+20mA
센트 파장 λc 1300 1310 1320 nm -20dB
1540 1550 1560
스펙트럼 폭(-3dB) Δλ - 2 3 nm Ith+20mA
대역폭 Bw - 2.5 GHz -
모니터 전류 Im 100 900 uA CW, Ith+20mA
모니터 암전류 Id - - 100 nA 5V
상대 강도 잡음 RIN - -150 - dB/Hz CW, 25℃
RF 대역통과 평탄도 BF ±1.5 dB If=Iop,45MHz-1200MHz
3차 왜곡 IMD3 - 53 dBc 2 tone test,
광학적 분리 ISO 30 40 - dB 25℃

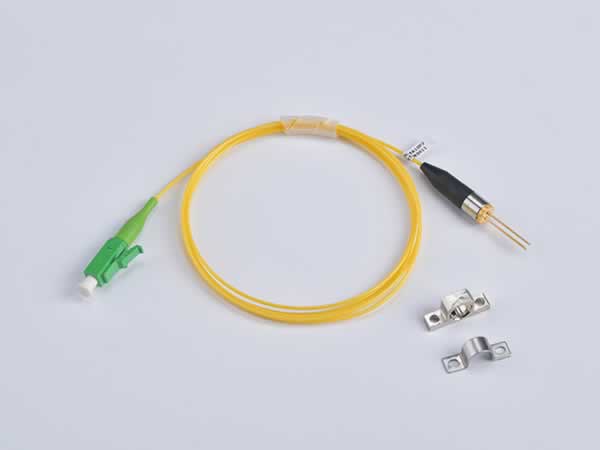

1550nm 1MW-4MW FP 레이저다이오드 리셉터클

(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.  PDF-.)

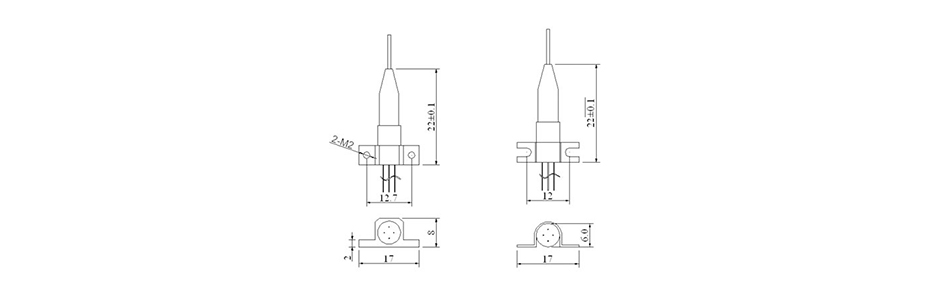

패키지 설명

당사는 FP 광섬유 결합형 레이저 다이오드 드라이버1-4mw 전문 제조업체입니다. 우리는 DFB 피그테일드 레이저 다이오드 장치, RF 3-10G 1100nm-1650nm InGaAs 동축 피그테일형PIN 포토다이오드, 버터플라이 광섬유 결합형 레이저 다이오드등 다양한 제품을 공급하고 있습니다.

관련제품명
광결합형 레이저 광원 |패브리 페로(FP)형 레이저다이오드|패브리 페로 공진기
