CWDM 다이오드 레이저 모듈

CWDM 다이오드 레이저 모듈
CWDM 다이오드 레이저 모듈 CWDM 다이오드 레이저 모듈
제품문의

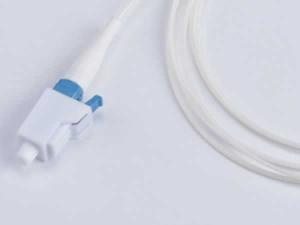

CWDM 다이오드 레이저 모듈은 비냉각형 양자 DFB 레이저 칩을 사용하고 InGaAs계 모니터용 포토다이오드를 내장하였으며 4핀 동축 피그테일형 및 플러그 인 타입 패키지를 사용합니다. 단일모드 광섬유 결합소자이고, 광커넥터는SC / APC 또는 FC / APC형태이며 광 아이솔레이터를 내장하였습니다. 파장은 1270nm ~1610nm 파장내에서 적어도 18개 파장에 달합니다. CWDM 다이오드 레이저 모듈은 스펙트럼 범위가 ± 3nm, 스펙트럼폭이0.2nm이하, 최대 동작전류가 35MA입니다. 1MW~3MW제품은 일반적으로 파장분할 다중화시스템(WDM)의 광원 및 통신시스템, CWDM 아날로그 통신 시스템, CATV 반환 경로 전송시스템, 및 기타 아날로그 통신시스템에 사용됩니다.

광학적 및 전기적 특성
파라미터 기호 최소 평균 최대 단위 시험조건
정격출력 Po 1 - 3 mW Ith+20mA
임계치 전류 Ith 5 - 15 mA CW
순방향 전압 강하 Vop - 1.1 1.5 V -
중심파장 λc Note 2 nm Note 1
스펙트럼 폭 Δλ - - 0.2 nm CW, -3dB
부모드 억제율 SMSR 35 - - dB -
모니터 전류 Im 0.1 - 0.9 mA CW, Ith+20mA
모니터 암전류 Id - - 0.1 uA -
광절연 ISO 30 40 - dB 25°C
주파수 대역 F 45 - 4500 MHz RI=50Ω
차단 주파수 (-3dB) Fc 6 - - GHz If=Iop
상대적 강도 잡음 RIN - -155 -150 dB/Hz CW, If=Iop, f=4500MHz
주파수 대역통과 평탄도 BF - ±1.5 - dB If=Iop, 45MHz-4500MHz, T=25°C
